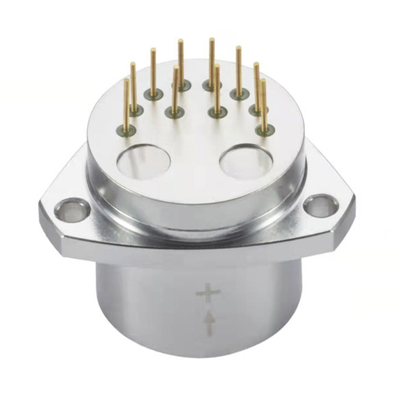

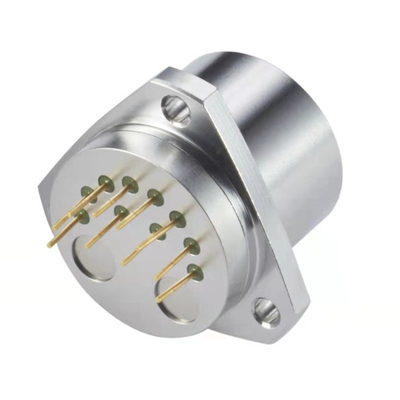

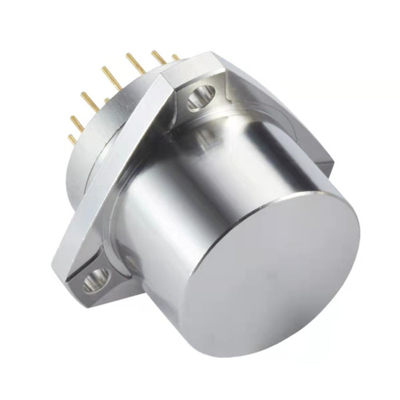

Acelerómetro de cuarzo de grado táctico Q-Flex QA3000 Reemplazo Honeywell para aeroespacial y aviación

Acelerómetro de cuarzo de grado táctico Q-Flex QA3000 Reemplazo Honeywell para aeroespacial y aviación

• Descripción del producto

  Serie ACC1Vla vibracióna) elAceleraciónel- ¿ Qué?es un acelerómetro de alta precisión con una excelente estabilidad a largo plazo, repetibilidad, funcionamiento de arranque, adaptabilidad al medio ambiente y alta fiabilidad.Puede utilizarse tanto para ensayos estáticos como dinámicosTambién es un sensor de vibración estándar y un sensor de inclinación.

  La corriente de salida del producto tiene una relación lineal con la fuerza o aceleración,y el usuario puede seleccionar la resistencia de muestreo adecuada a través del cálculo para lograr una salida de alta precisiónEl sensor de temperatura incorporado puede utilizarse para compensar el sesgo y el factor de escala y reducir la influencia de la temperatura ambiente de acuerdo con los requisitos del usuario.

• Parámetro técnico

  Número de serie	Parámetro	Se trata de una serie de medidas de control.	Se aplicará el procedimiento siguiente:	Se aplicará el procedimiento siguiente:
  1	Rango de acción	± 50 g,± 60 g,± 70 g	± 50 g,± 60 g,± 70 g	± 50 g,± 60 g,± 70 g
  2	En el caso de las empresas	5 μg	5 μg	5 μg
  3	Prejuicio K0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
  4	Factor de escala K1	1.0 ~ 1.30 mA/g	1.0 ~ 1.30 mA/g	1.0 ~ 1.30 mA/g
  5	Coeficiente no lineal K2 de clase II	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
  6	0G Estabilidad a corto plazo de 4 horas	≤ 10 μg	≤ 1 año0En el caso de los productos	No más10 En el caso de los productos
  7	1G Estabilidad a corto plazo de 4 horas	≤ 10 ppm	≤ 1 año0 ppm	No más10 ppm
  8	Prejuicios cRepetibilidad general σK0 (1σ, 1 mes)	≤ 10 μg	No más15En el caso de los productos	No más25 En el caso de los productos
  9	Factor de escalactodo lo demás.Repetibilidad σ K1/K1 (1σ, 1 mes)	≤ 1 año0ppm	No más20 ppm	No más30 ppm
  10	Coeficiente no linealcRepetibilidad completa K2/K1 (1σ, 1 mes)	≤ ± 10 μg/g2	≤ ±15 En el caso de los productos enumerados en el punto 2.4.1.	≤ ±20 μg /g2
  11	Coeficiente de temperatura de sesgo (promedio de la temperatura total)	≤ ± 10 μg / °C	≤ ±20 μg / °C	≤ ±30 μg / °C
  12	Temperatura del factor de escala Coeficiente (promedio sobre el año)  Temperatura)	Se aplicarán las siguientes medidas:	≤ ± 30 ppm /°C	Se aplicarán las siguientes medidas:
  13	Ruido (resistencia de muestreo de 840 Ω)	≤ 5 mv	≤ 8,4 mv	≤ 8,4 mv
  14	Frecuencia natural	400 a 800 Hz	400 a 800 Hz	400 a 800 Hz
  15	Ancho de banda	800 a 2500 Hz	800 a 2500 Hz	800 a 2500 Hz
  16	Vibración aleatoria	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)
  17	Impacto	100 g,8ms,1/2sin	100 g,8ms,1/2sin	100 g,8ms,1/2sin
  18	Rango de temperatura de funcionamiento	-55 °C a +85 °C	-55 °C a +85 °C	-55 °C a +85 °C
  19	Rango de temperatura de almacenamiento	-60 ~ + 120 °C	-60 ~ + 120 °C	-60 ~ + 120 °C
  20	Fuente de alimentación	± 12 ~ ± 15 V	± 12 ~ ± 15 V	± 12 ~ ± 15 V
  21	Consumo corriente	No más de 20 mA	No más de 20 mA	No más de 20 mA
  22	Sensor de temperatura	Opción	Opción	Opción
  23	Tamaño	F25.4X30 mm	F25.4X30 mm	F25.4X30 mm
  24	Peso	≤ 80 g	≤ 80 g	≤ 80 g

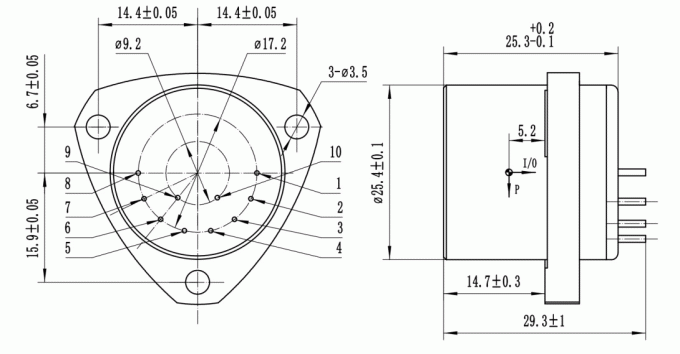

  Dibujo de dimensiones
