Sensor del girocompás del acelerómetro
Created with Pixso.

Chip giroscópico MEMS con bajo ruido y alta sensibilidad para la integración de la UMI

Chip giroscópico MEMS con bajo ruido y alta sensibilidad para la integración de la UMI

Nombre De La Marca: Firepower
Número De Modelo: MGC150- P05 y sus derivados
Cuota De Producción: 1
Precio: 1500$
Condiciones De Pago: L/C,D/A,D/P,T/T,Western Union
Capacidad De Suministro: 500/month
Información detallada
Place of Origin:
China
Measurement Range:
150°/s
Bias Stability (10 s smoothing):
0 .5°/h
Bias at 25℃:
15°/h
Angle Random Walk:
0.06°/√ h
Bias Repeatability:
2°/h
Scale Factor Repeatability:
30ppmx
Non - linearity @ Full Scale (FS):
100ppm
Bandwidth:
30Hz
Packaging Details:
BOX+Sponge
Supply Ability:
500/month
Descripción del Producto
Chip giroscópico MEMS con bajo ruido y alta sensibilidad para la integración IMU
Especificaciones Clave
Atributo Valor
Rango de Medición 150°/s
Estabilidad de polarización (suavizado de 10 s) 0.5°/h
Polarización a 25℃ 15°/h
Paseo aleatorio angular 0.06°/√h
Repetibilidad de polarización 2°/h
Repetibilidad del factor de escala 30ppm
No linealidad @ Escala Completa (FS) 100ppm
Ancho de banda 30Hz
Descripción general del producto

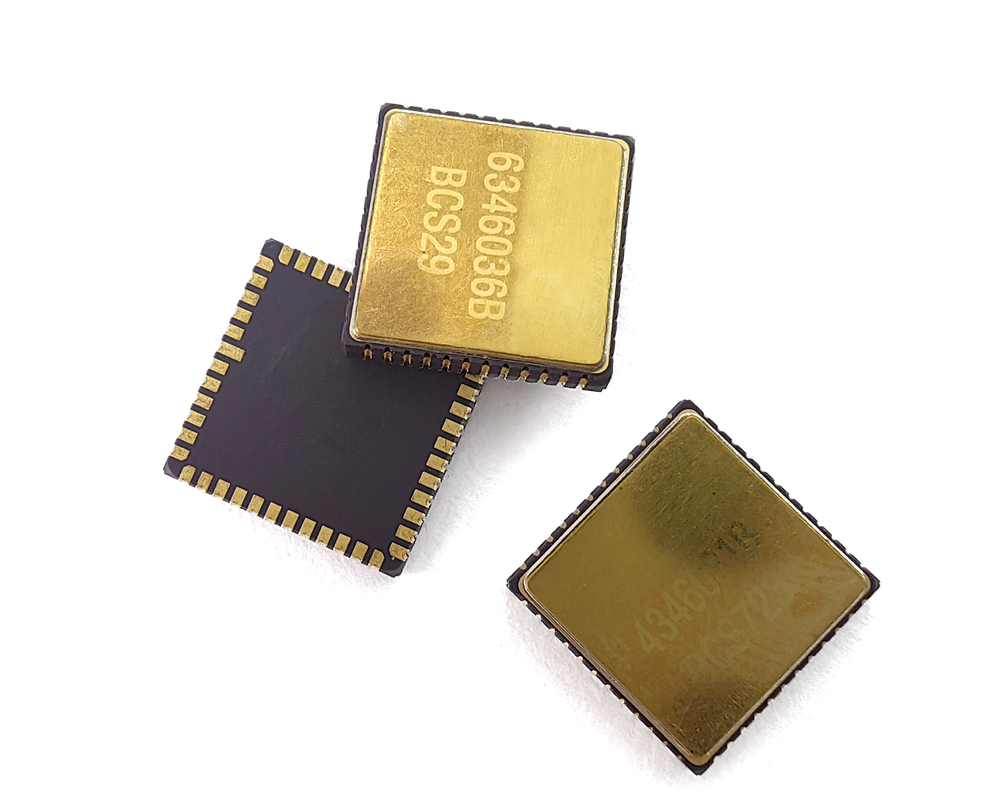

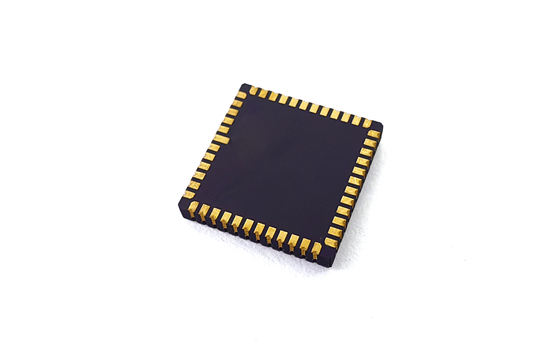

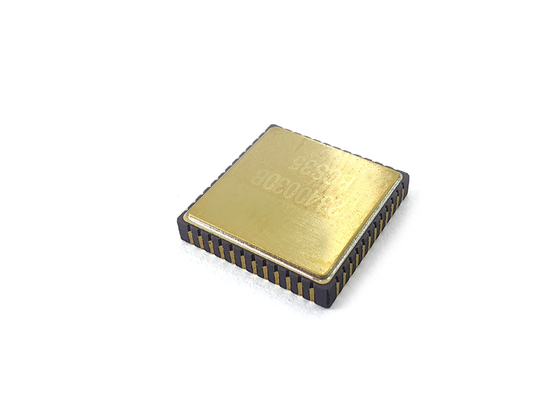

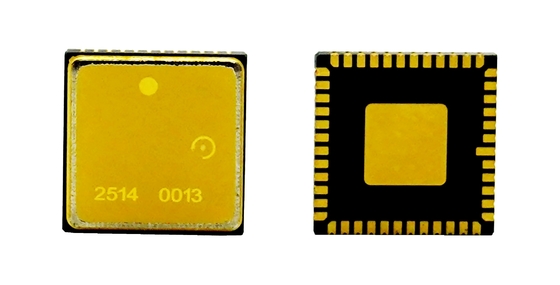

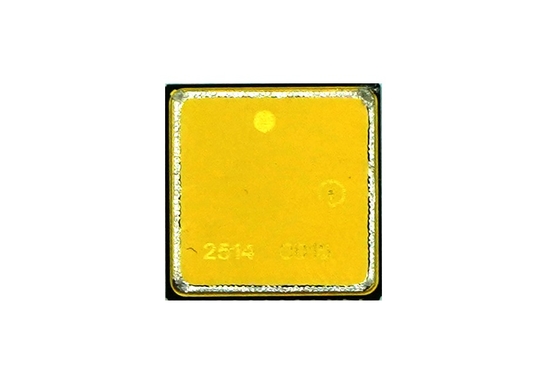

Los giroscopios MEMS de un solo eje de la serie MGC son sensores de velocidad angular de alta precisión diseñados para aplicaciones avanzadas de detección y control de movimiento. Estos giroscopios están alojados en un paquete cerámico compacto y herméticamente sellado y cuentan con una interfaz de salida totalmente digital, lo que garantiza la facilidad de integración tanto en sistemas integrados como en plataformas de navegación de alta gama.
Con una estabilidad de polarización tan baja como 0.5°/h, un paseo aleatorio angular (ARW) que alcanza 0.06°/√h y un ancho de banda amplio de ≥100 Hz, la serie MGC ofrece una precisión excepcional, un bajo rendimiento de ruido y una estabilidad a largo plazo. Estas características los hacen muy adecuados para entornos exigentes donde las mediciones consistentes y confiables de la velocidad angular son críticas.
Aplicaciones principales
  • Drones y vehículos aéreos no tripulados (UAV) - para el control de la orientación y la estabilización dinámica del vuelo
  • Vehículos terrestres y marinos no tripulados - para el monitoreo de la actitud en tiempo real
  • Robótica y automatización - para la retroalimentación y el posicionamiento precisos del movimiento
  • IMU y sistemas INS de grado táctico - como elementos centrales de detección inercial
  • Aplicaciones aeroespaciales y de defensa - donde la eficiencia en tamaño, peso y potencia (SWaP) es clave
Diseñados tanto para el rendimiento como para la fiabilidad, los giroscopios de la serie MGC cuentan con una robusta resistencia a los golpes, una excelente estabilidad de temperatura y una mínima sensibilidad a las vibraciones. Su tamaño reducido y su bajo consumo de energía los convierten en una opción ideal para aplicaciones con restricciones de tamaño tanto en los sectores comercial como industrial.
Ya sea que se utilicen como sensores de velocidad angular independientes o integrados en unidades de medición inercial de múltiples ejes, la serie MGC ofrece una detección de movimiento de alta fidelidad para aplicaciones críticas donde el rendimiento no puede verse comprometido.
Parámetros técnicos
Parámetro MGC150-P05 MGC500-P1 MGC500-P2 MGC500-P3 Unidad
Rango 150 500 500 500 dps
Polarización @ 25℃ 15 45 45 45 dph
Ruido @ 10Hz 0.001 0.0012 0.0012 0.0012 mdps/√Hz
Estabilidad de polarización (suavizado de 10 s) 0.5 1.0 2.0 3.0 dph
Paseo aleatorio angular 0.06 0.08 0.08 0.08 °/√h
Repetibilidad de polarización (semanal) 2 2 2 2 dph
Factor de escala 38550 11185 11185 11185 LSB/dps
Repetibilidad del factor de escala (semanal) 30 30 30 30 ppm
No linealidad @ Escala Completa (FS) 100 100 100 100 ppm
No linealidad @ 200 dps 50 50 50 50 ppm
Ancho de banda 30 ≥100 ≥100 ≥100 Hz
Sensibilidad G 2 3 3 3 dph/g
Coeficiente de rectificación de vibración @ 6.06 grms 0.4 0.3 0.3 0.3 dph/g²
Fiabilidad de vibración (encendido) 4000g, 0.5ms
