10 Eje IMU de alta precisión con acelerómetro giroscópico Magnetómetro y barómetro

Name: 10 Eje IMU de alta precisión con acelerómetro giroscópico Magnetómetro y barómetro
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 670.00 USD
Availability: InStock

Nombre De La Marca:	Firepower
Número De Modelo:	16488HB
Cuota De Producción:	1
Condiciones De Pago:	LC, T/T
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Rango de medición:

500/2000°/s

estabilidad de sesgo cero:

0,8°/h

Ancho de banda:

200 herzios

Coeficiente de desplazamiento aleatorio:

Se aplican las siguientes medidas:

Cambio de polarización cero sobre la temperatura, ejes X e Y:

±0,06°/s

Densidad de ruido:

0,001°/s/√Hz

Detalles de empaquetado:

esponja + cartón

Capacidad de la fuente:

500/mes

Resaltar:

UMI de alta precisión de 10 ejes

UMI con acelerómetro giroscópico

barómetro de magnetómetro de alta precisión

Descripción del Producto

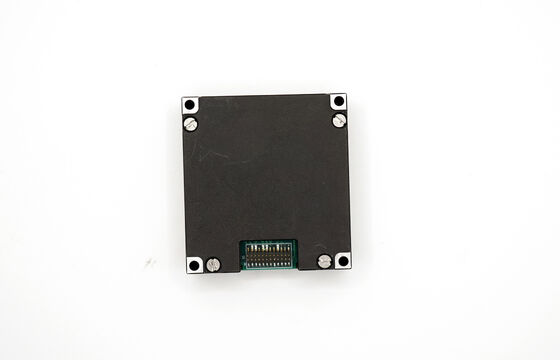

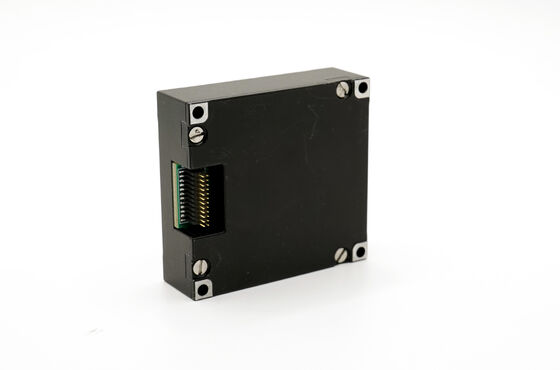

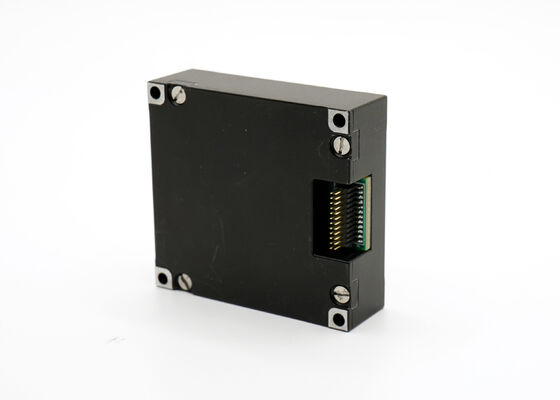

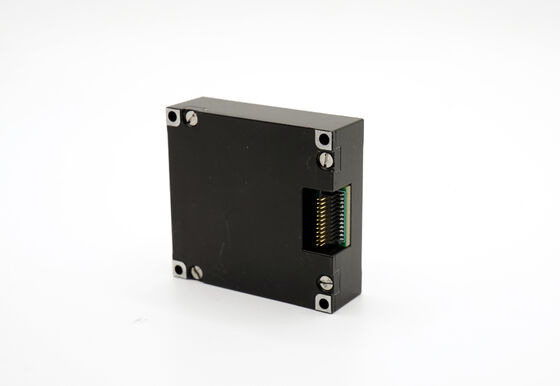

10 Eje IMU de alta precisión con girómetro, acelerómetro, magnetómetro y barómetro

Resumen del producto

La Unidad de Medición Inercial (IMU) 16488HB es una IMU basada en MEMS de alto rendimiento con un giroscopio digital de tres ejes, acelerómetro y magnetómetro.Esta unidad de navegación de precisión ofrece un rango dinámico de ±2000o/s para giroscopio y ±200g para acelerómetroCon una fiabilidad excepcional y adaptabilidad al medio ambiente, es una solución ideal para transportadores de movimiento no tripulados, comunicaciones móviles y aplicaciones de topografía.Este modelo sirve como un reemplazo completo para el Adis 16497, proporcionando una mayor precisión y estabilidad para las operaciones críticas.

Características del producto

El sistema de visualización de la luz se utilizará para la obtención de la imagen de la luz.±2000o/s de rango de medición dinámica con estabilidad de sesgo cero de 3°/H (GJB, 10S, eje Z) y 0,8°/H (ALLAN, eje Z)
Acelerómetro digital triaxial:±200 g de rango de medición dinámico con estabilidad de sesgo cero de 0,4 mg (GJB, 10S) y 0,06 mg (ALLAN)
Magnetómetro digital triaxial:2Rango de medición de 5 gauss
Barómetro digital:Rango de 300mbar a 1100mbar
Alta fiabilidad:MTBF 20.000 horas
Precisión del rango de temperatura completo:Funcionamiento garantizado de -40°C a +80°C con calibración y compensación de temperatura incorporadas
Resistencia a las vibraciones:Apto para el funcionamiento bajo vibraciones fuertes (6,06 G, 20-2000 Hz)
Resistencia al impacto:Apto para trabajar en condiciones de gran impacto (1000 G, 0,5 ms)

Especificaciones técnicas

Parámetro	Condiciones de ensayo	Valor mínimo	Valor típico	Valor máximo	Unidad
El giroscopio
Rango de medición dinámico		500		2000	°/s
Estabilidad de sesgo cero	Variancia de Allan, eje Z		0.8		°/h
Estabilidad de sesgo cero	Variancia de Allan, eje X y eje Y		1.6		°/h
Estabilidad de sesgo cero	La media de 10 segundos (-40°C~+70°C, temperatura constante), eje Z		3		°/h
Estabilidad de sesgo cero	La media de 10 segundos (-40°C~+70°C, temperatura constante), eje X y eje Y		6		°/h
Prejuicio cero	Rango de sesgo cero, eje Z		± 007		°/s
Prejuicio cero	Rango de sesgo cero, eje X y eje Y		± 02		°/s
Cero cambio de sesgo en el rango de temperatura completo	Eje Z		± 002		°/s
Cero cambio de sesgo sobre la temperatura	Ejes X y Y		± 006		°/s
Precisión del factor de escala	Eje Z		0.3		%
Precisión del factor de escala	Ejes X y Y		0.6		%
Paseo aleatorio angular			0.15		°/√h
Densidad de ruido			0.001		°/s/√Hz
Acelerómetro
Rango de medición dinámico		16		200	G
Estabilidad de sesgo cero	Variancia de Allan		0.06		En mg
Estabilidad de sesgo cero	10 segundos promedio (-40°C~+70°C, temperatura constante)		0.4		En mg
Rango de sesgo cero			2		En mg
Precisión del factor de escala			0.5		%
Densidad de ruido			0.025		mg/√Hz
El magnetómetro
Rango del campo magnético	Brg, sexy. ¿Qué estás haciendo?		± 13		el de Gauss
Precisión del rumbo	Componente geomagnético horizontal de 30 μT, a 25 °C		± 2.5		el
Características eléctricas
Válvula de tensión		3.0	3.3	3.6	V.
Consumo de energía			1.5		No
Características estructurales
Tamaño			474414		En el caso de los
Peso			50		G

Nota: Los cálculos de sesgo cero para el proceso de cambio de temperatura completo asumen una tasa de cambio de temperatura ≤ 1°C/min dentro del rango de -40°C a +70°C. Las condiciones de vibración son de 6,06 G, 20Hz-2000Hz.

Dibujo de contorno
